gmina Trąbki Wielkie, działka nr 132/2, obręb 002204082.0011 Kłodawa
Nr rej. Zabytków: 309
NAZWA
OPRACOWANIA
DOKUMENTACJA PRAC KONSERWATORSKO-RESTAURATORSKICH
ELEWACJI I COKOŁU KAMIENNEGO
Część II - dokumentacja fotograficzna
ADRES OBIEKTU
ul. Gdańska 12, 83-035 Kłodawa Gdańska
INWESTOR
Parafia rzymskokatolicka pw. Św. Jakuba Starszego
reprezentowana przez proboszcza ks. Zdzisława Kumora
PODSTAWA OPRACOWANIA
Prace prowadzone odlipca do września 2022,
ocena stanu technicznego budynku, program prac konserwatorskich,
projekt architektoniczny.
Podstawa formalna: zlecenie Inwestora
AUTOR OPRACOWANIA
mgr Kamila Ślefarska - kierownik prac konserwatorskich,
konserwator detalu architektonicznego i rzeźby
nr dypl. 2316/2002 UMK

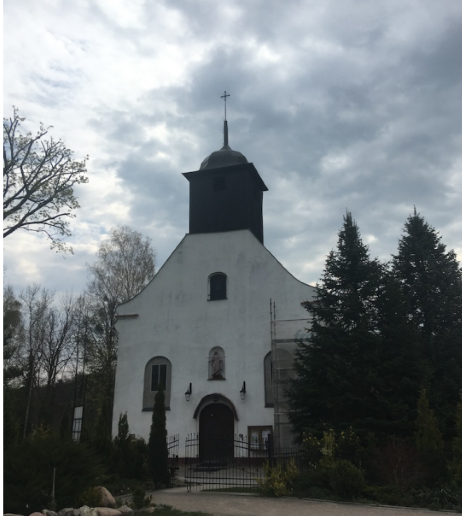

Widok na elewację zachodnią, frontową

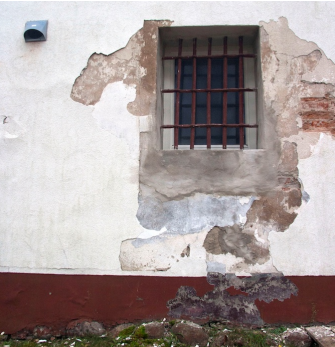

Zniszczenia przy oknie zakrystii, strona północna

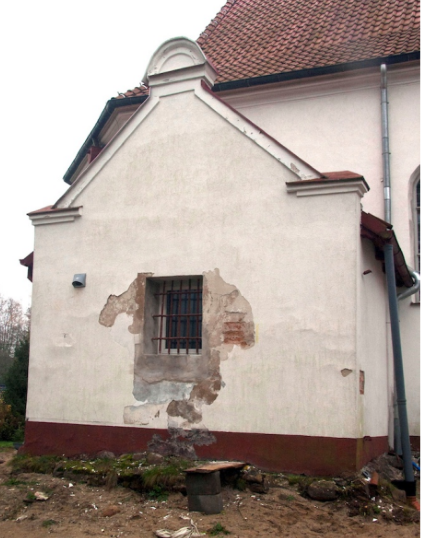

Zniszczenia na elewacji zakrystii od strony północnej
Zniszczenia detalu na północno-zachodnim szczycie

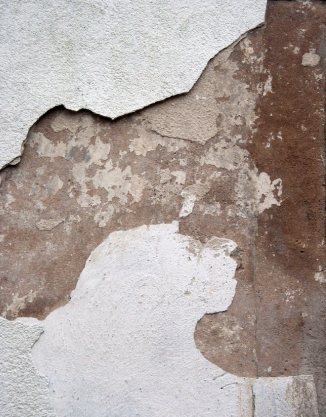

Zniszczenia tynków
W TRAKCIE PRAC KONSERWATORSKO-RESTAURATORSKICH

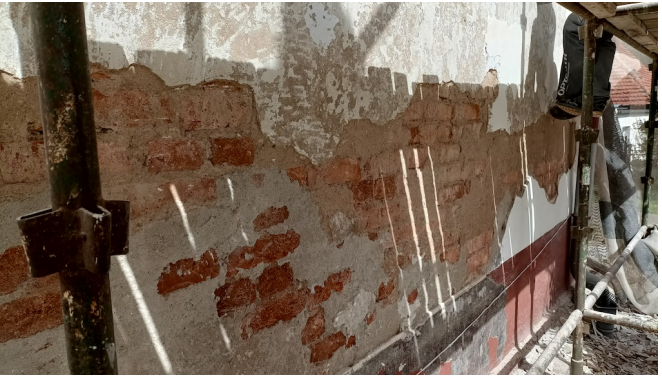

Początek usuwania tynków - elewacja południowa. Widoczne rozwarstwienia, odspojenia oraz różne rodzaje uszczelniających cementowych powłok silnie zintegrowanych z licem muru ceglanego

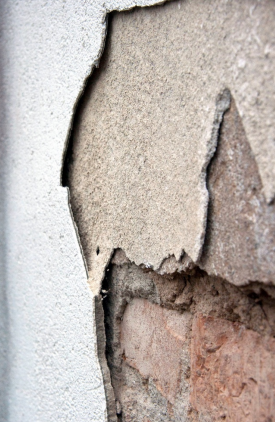

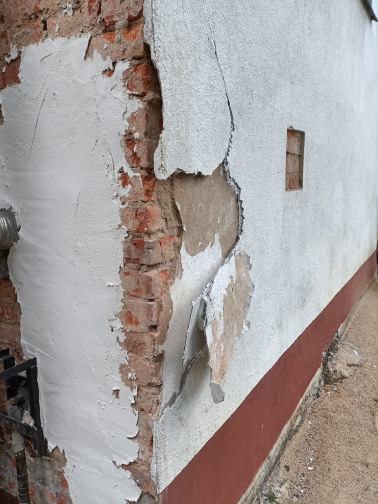

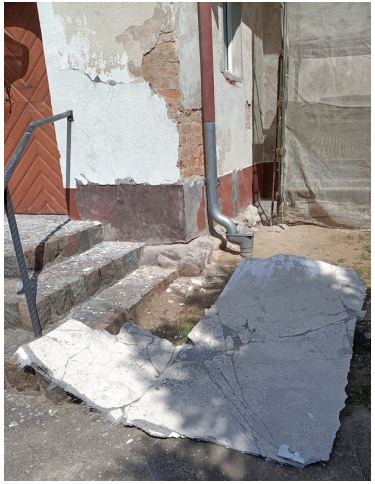

Odspojony płat cementowego tynku strukturalnego na siatce zbrojeniowej. Kruchta od strony południowej

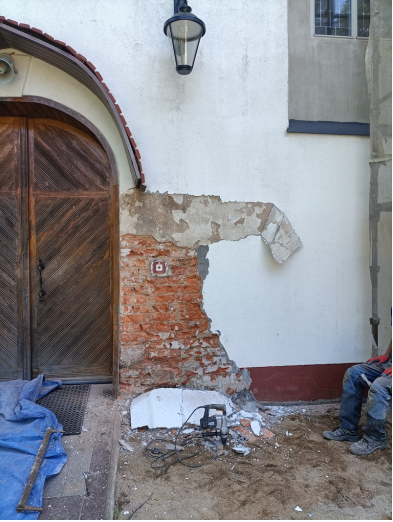

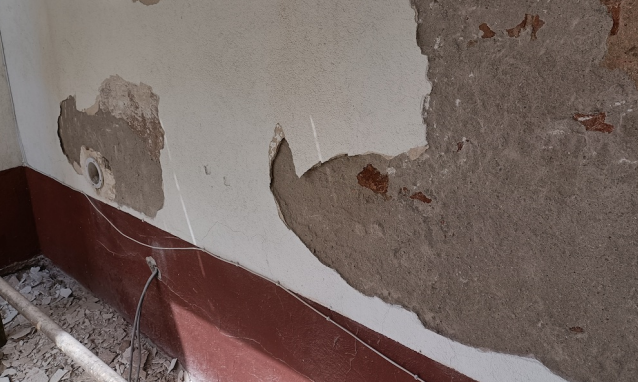

Podczas stopniowego odkuwania wtórnych tynków

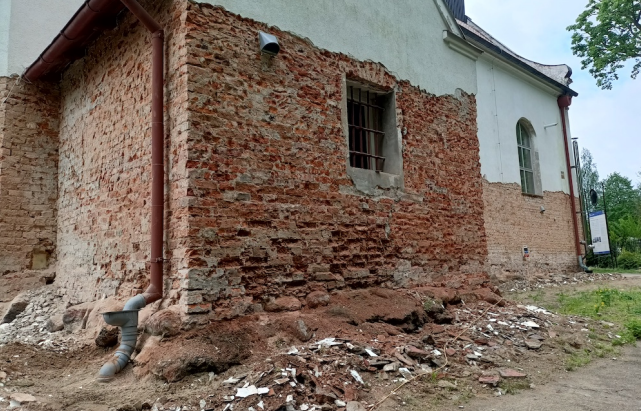

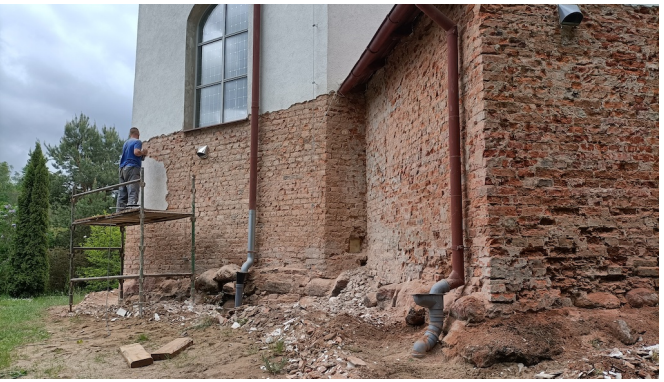

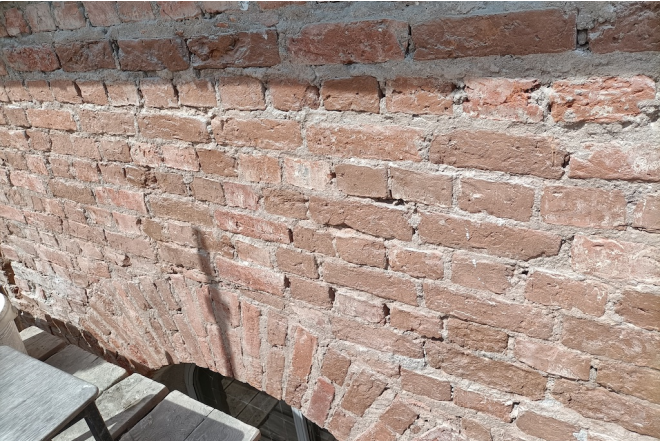

. Zakrystia od strony północnej. Stan cegły po skuciu tynków. Ta część ściany pokryta była zaprawą na bazie cementu z wieloma uszkodzeniami, przez co długotrwale utrzymywało się zawilgocenie oraz destrukcyjna działalność soli rozpuszczalnych w wodzie

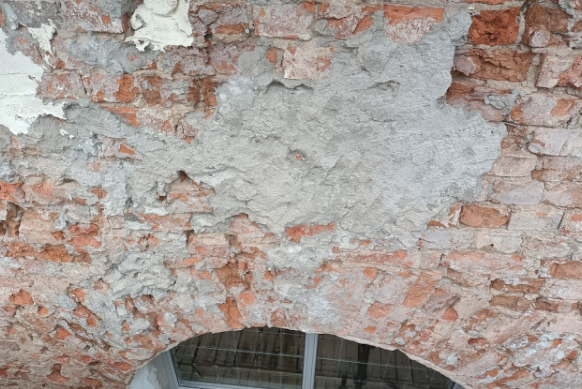

Przykład naprawy cementowej destruującej mur ceglany
Stan tynków podczas skuwania na elewacji zachodniej, frontowej. Bezpośrednio na cegle położona mocna i uszczelniająca warstwa na bazie cementu, która doprowadziła do destrukcji muru ceglanego. Na ostatnim zdjęciu widoczna wtórna opaska wokół drzwi głównych
Mur ceglany po wzmocnieniu i wykonaniu uzupełnień

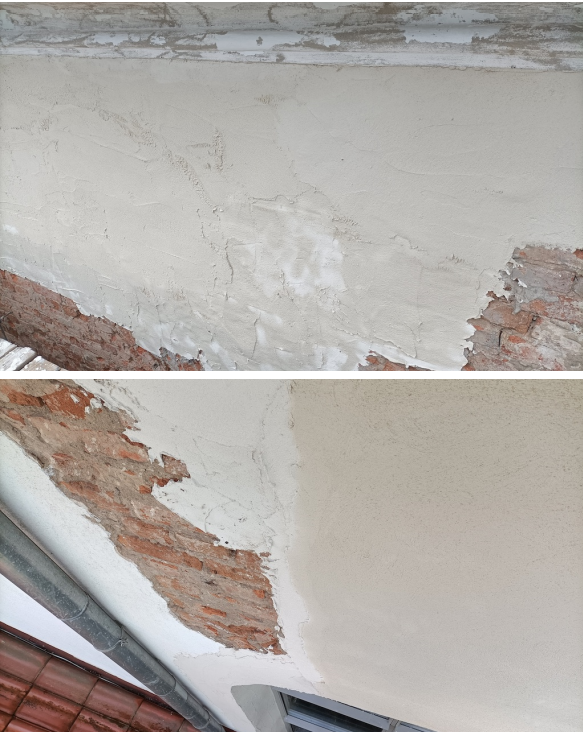

W trakcie nakładania warstwy nowych tynków mineralnych
Nowe mineralne tynki w trakcie nakładania (u góry), podczas obróbki (na środku) i po zatarciu (na dole)

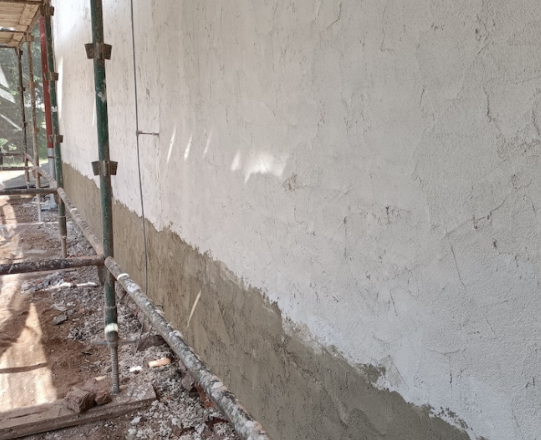

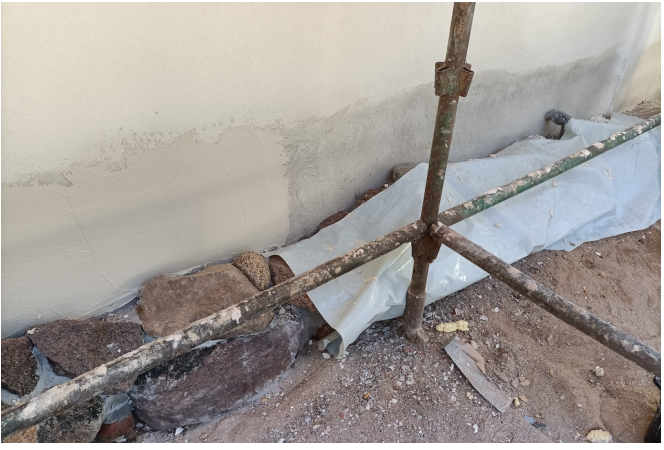

Uzupełnione tynki w strefie przyziemia. U dołu widoczna granica tynku renowacyjnego - przed obróbką
Strefa cokołu podczas obróbki tynków - zatarcie powierzchni oraz zniwelowanie granicy między tynkiem renowacyjnym a regularnym

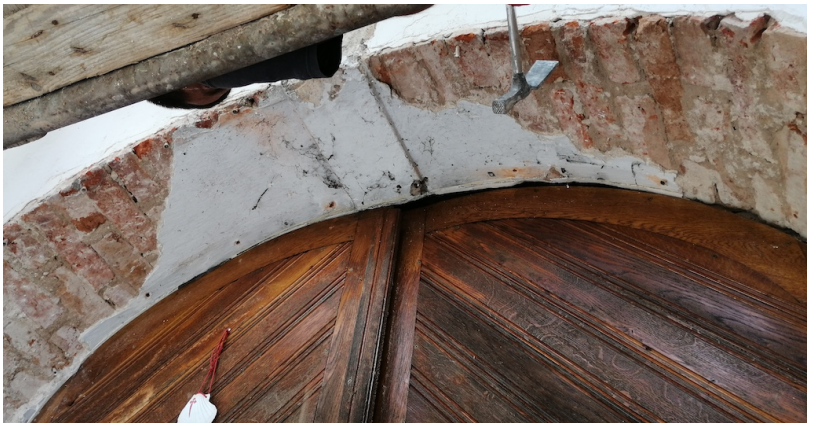

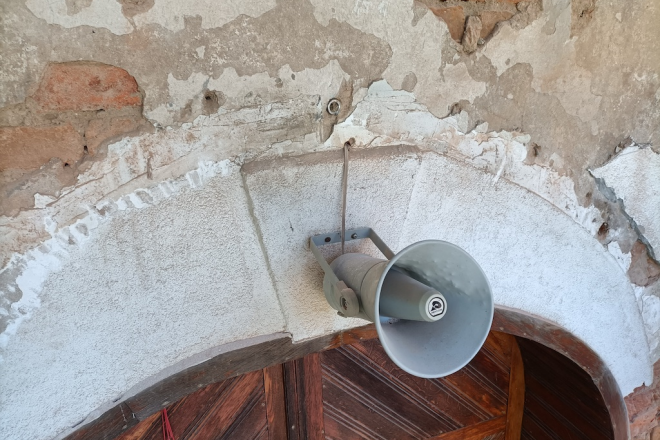

Portal główny po demontażu wtórnej boazerii drewnianej

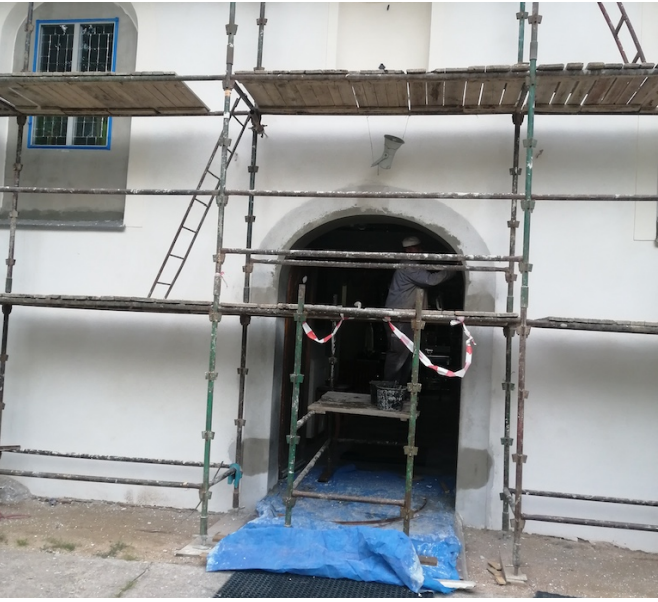

Elewacja zachodnia, frontowa. Portal główny po odtworzeniu opaski i ościeży. Ściany pokryte nową wyprawą mineralną po obróbce

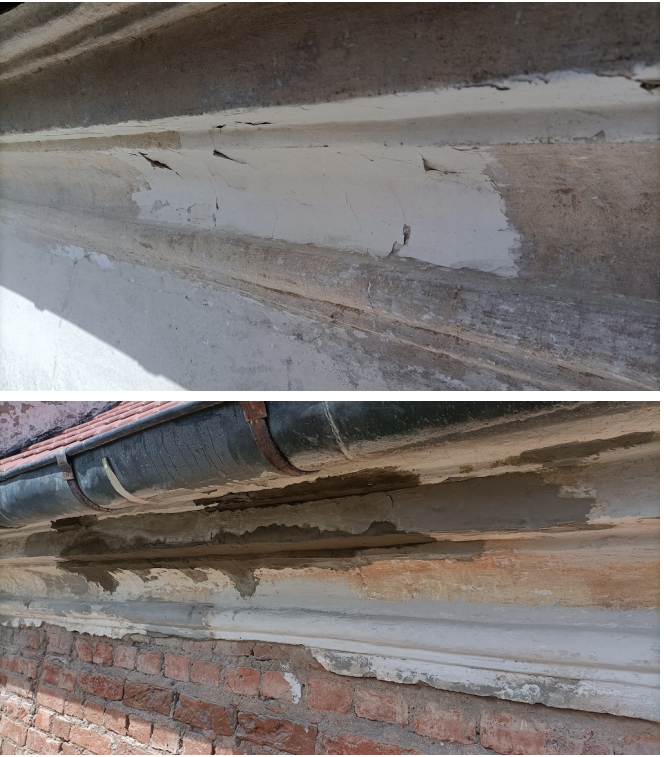

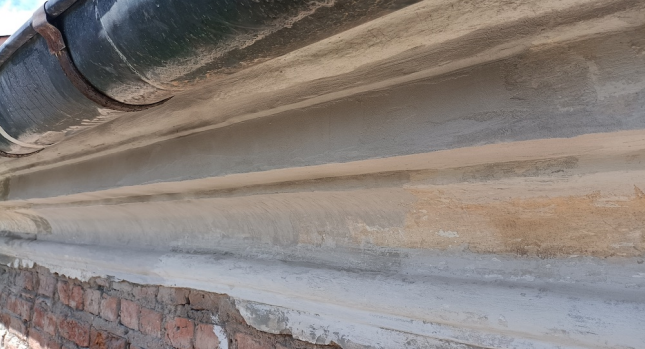

Gzyms podokapowy. Podczas usuwania wtórnych powłok farby (u góry), podczas wykonywania uzupełnień (na środku), po obróbce i wykonaniu retuszy (na dole

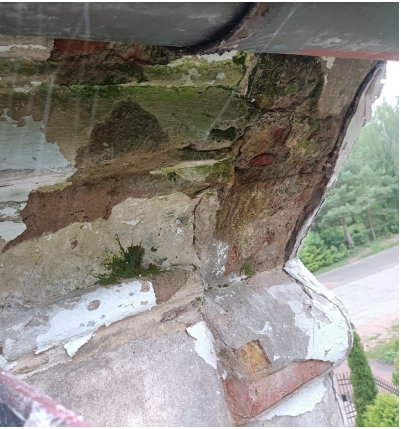

Detal wolut (bok) przed podjęciem prac. Widoczne głębokie pęknięcia w strukturze cegieł, ubytki tynku i porażenie glonami

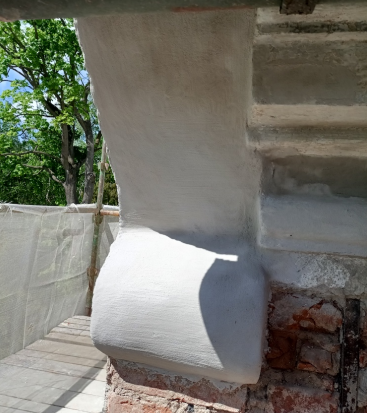

Detal wolut na szczycie elewacji frontowej po konsolidacji i wykonaniu nowej wyprawy tynkarskie

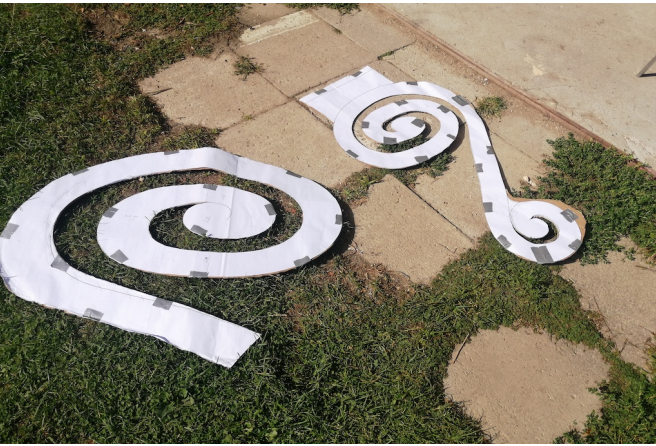

Szablony w skali 1:1 przygotowane do odtworzenia ślimacznic na szczycie elewacji frontowe

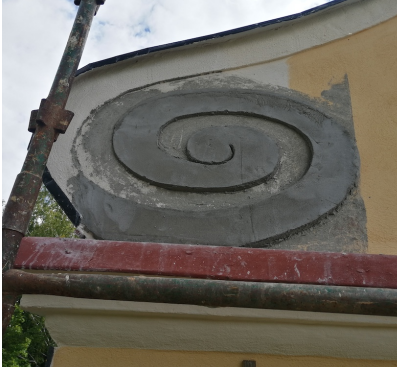

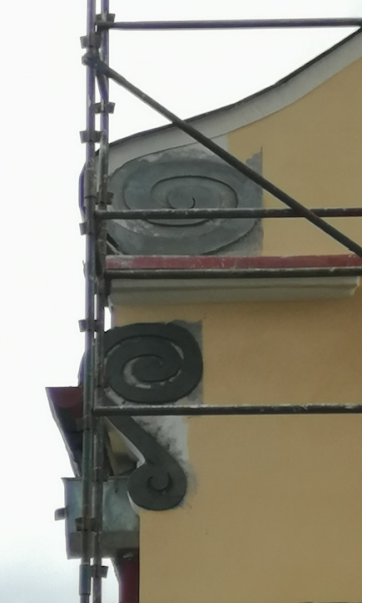

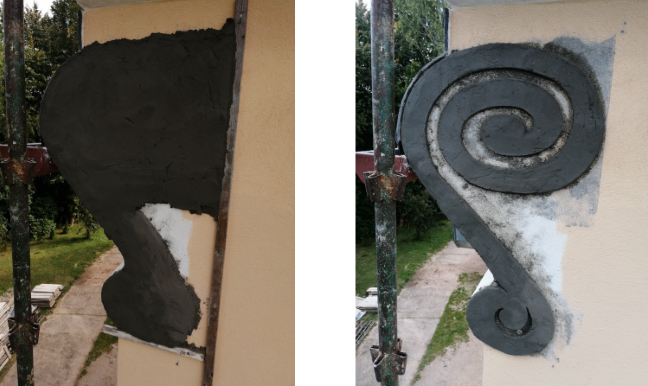

Odtworzenie ślimacznic na szczycie elewacji zachodniej, frontowe

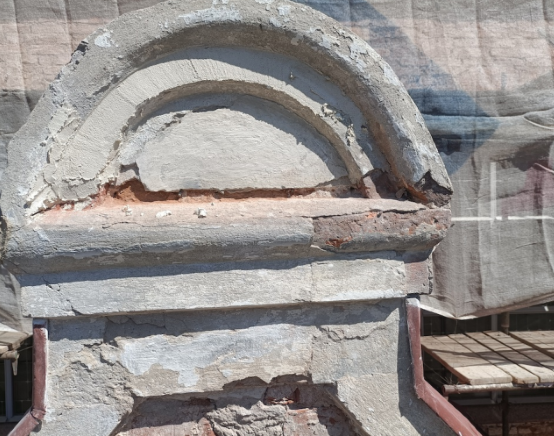

Naczółek w szczycie elewacji północnej zakrystii podczas przeprowadzania napraw i usuwania partii zdestruowanycH

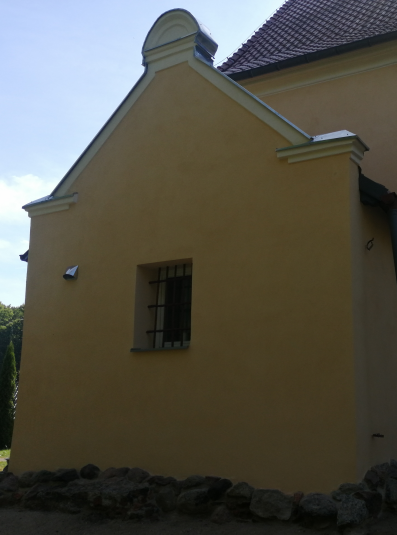

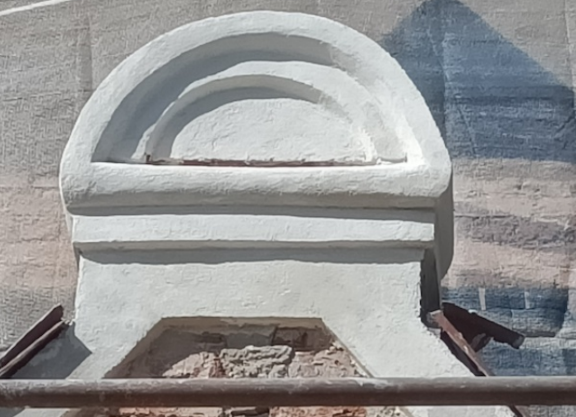

Naczółek szczytu elewacji północnej zakrystii podczas uzupełnień formy

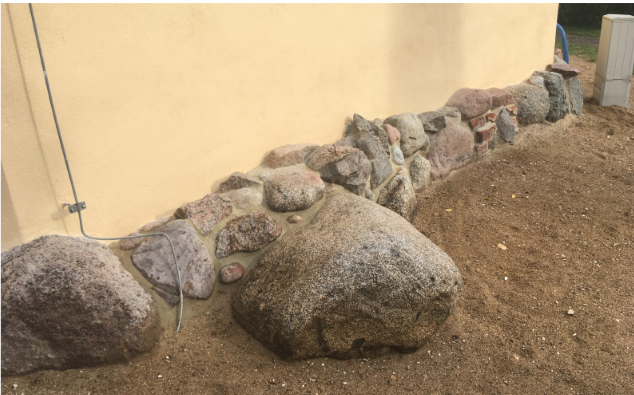

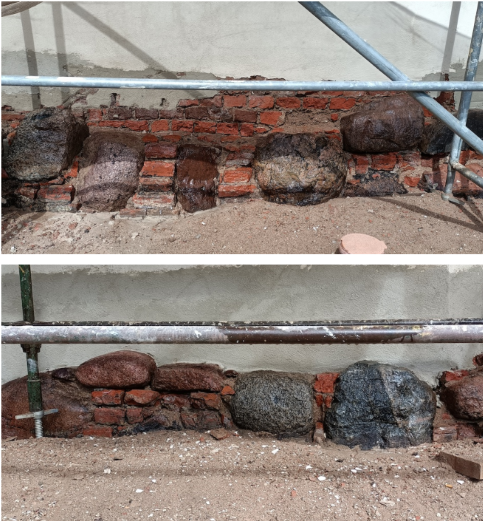

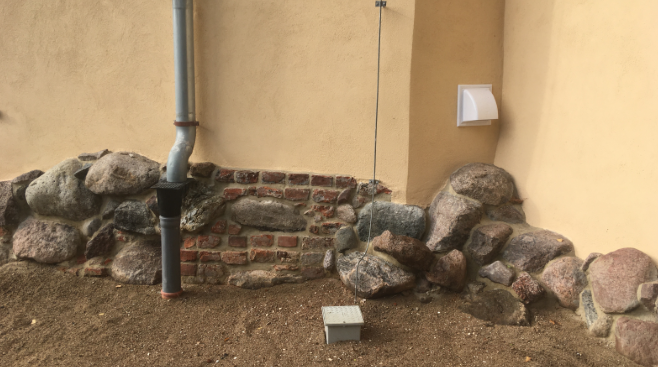

Naprawy, uzupełnienia i porządkowanie strefy kamiennego cokołu

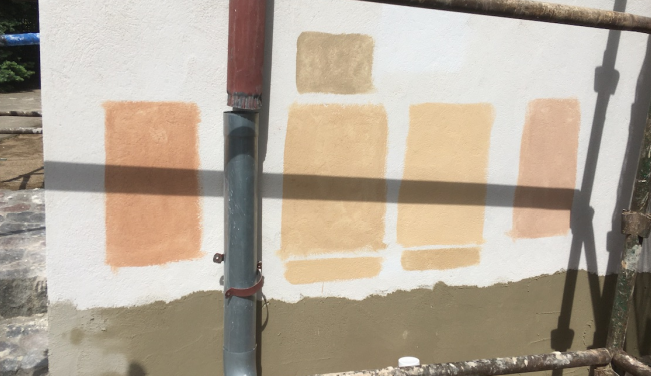

Próby kolorystyczne na ścianie kruchty od strony południowej. Farby krzemianowe KEIM Restauro®-Lasur

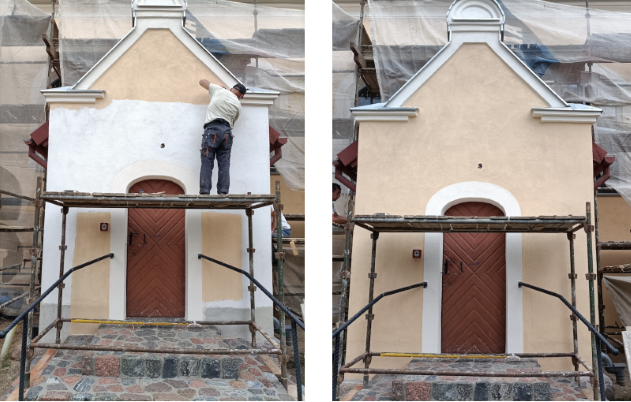

Elewacja południowa kruchty podczas malowania transparentną farbą krzemianową

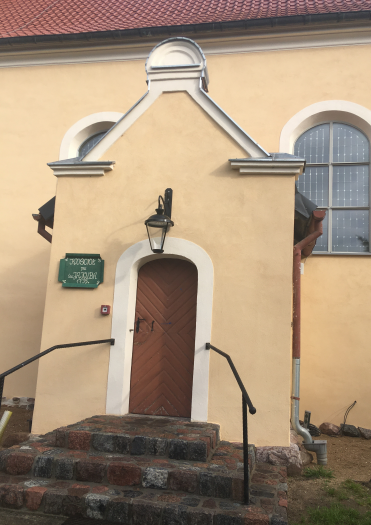

Elewacja południowa kruchty po malowaniu

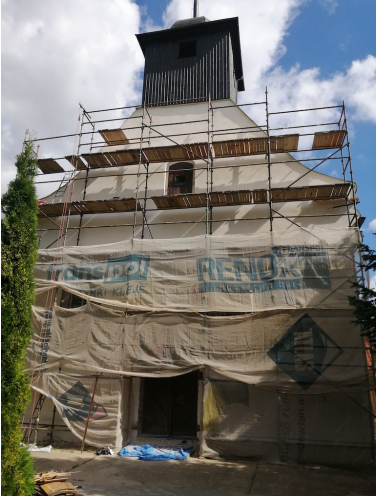

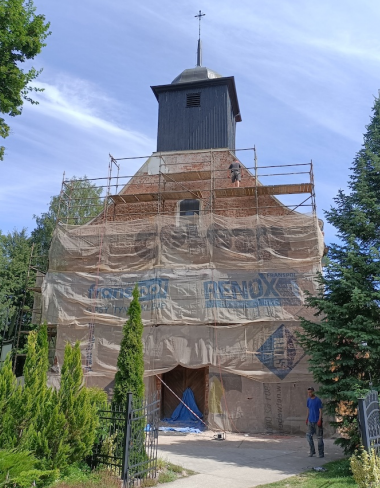

Elewacja frontowa po skuciu wtórnych tynków

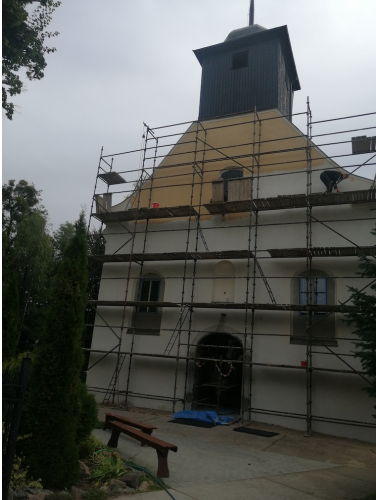

. Elewacja frontowa po wykonaniu nowych wypraw tynkarskich

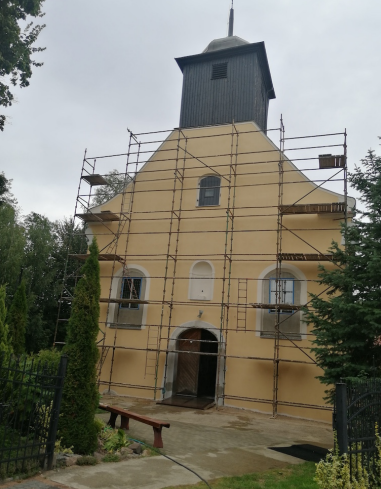

Elewacja frontowa podczas malowania
Elewacja frontowa po malowaniu

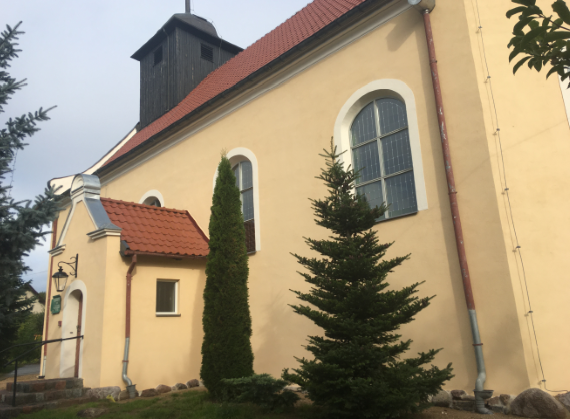

PO ZAKOŃCZENIU PRAC

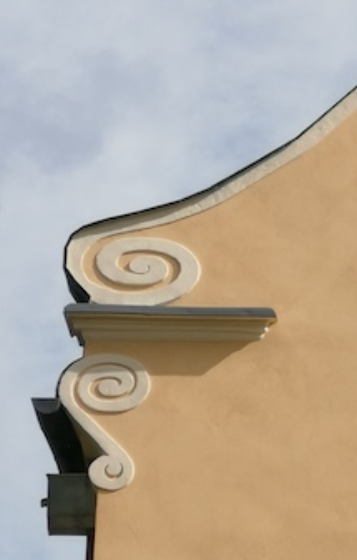

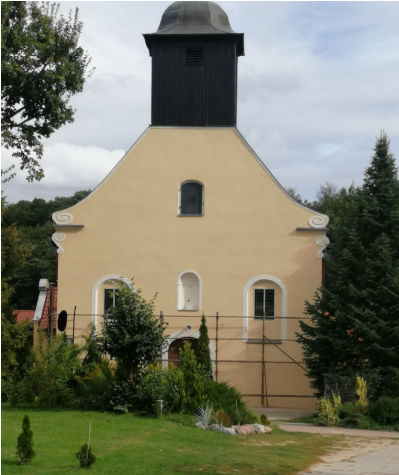

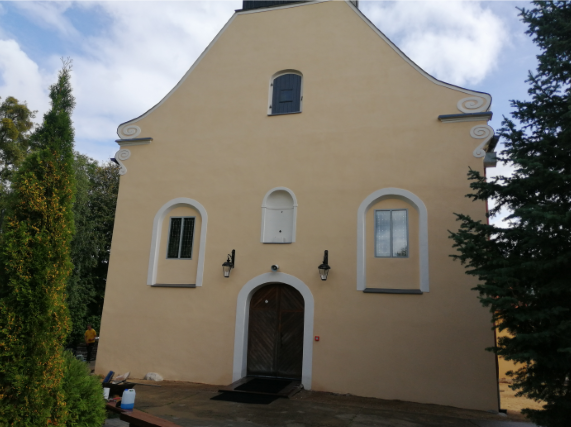

Elewacja zachodnia, frontowa. Odtworzone ślimacznice oraz opaski okienne i drzwiowa

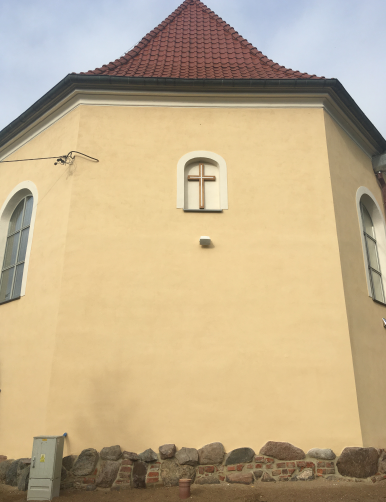

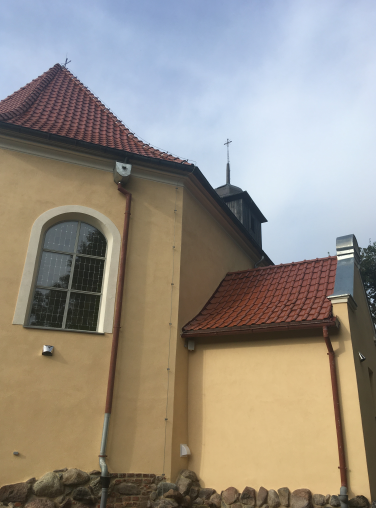

Elewacja wschodnia - tylna ściana absydy prezbiterium
